Построение изолиний

Пересчет выполняет построение площадных и линейных изолиний по регулярной прямоугольной сетке ТОС 2D. Алгоритм построения учитывает пропуски в исходной сетке ТОС.

Результат работы утилиты – площадной и линейный слои с изолиниями. Слои добавляются в активную сцену 2D. В линейный слой заносятся построенные по сетке ТОС изолинии заданных уровней. Изолиния одного уровня строится до замыкания векторного объекта, или пока ее концы не выйдут за границы сетки ТОС.

В площадной слой сохраняются многосвязные объекты, закрывающие область между изолиниями двух соседних уровней.

Параметры страницы Построение изолиний:

Группа Исходная сеть определяет входные данные для пересчета: файл ТОС и активное свойство.

Двумерная сеть – выбор сетки ТОС 2D в стандартном диалоге открытия файла. Вызов стандартного диалога - по кнопке. Имя файла, выбранного в диалоге, заносится в информационную строку Двумерная сеть.

Свойство – свойство активной ТОС 2D, по которому будет выполнено построение изолиний.

Группа Значения изолиний.

В группе Значения изолиний выполняется настройка уровней создаваемых изолинейных объектов.

Список Значения – включает список всех уровней для изолиний и позволяет выполнить дополнительную настройку в пределах установленного шага между ними. В списке определен множественный выбор (клавиши Shift, Ctrl).

Для удаления уровеня из списка – выбрать в списке один или несколько уровней изолиний и нажать кнопку Удалить.

Для добавления уровня в список – встать на нужный уровень в списке и нажать кнопку Добавить. Новое значение будет занесено в список в том случае, если, в зависимости от установленного шага изолиниий, между выбранным уровнем и уровнем, следующим за ним в списке, может поместиться еще одно значение.

Минимум – минимальное значение активного свойства ТОС 2D. Определяет минимальный уровень для построения изолиний.

Максимум – максимальное значение активного свойства ТОС. Определяет максимальный уровень для построения изолиний.

Шаг – определяет шаг между изолиниями.

Добавить – добавляет в список уровней все отсутствующие в нем значения, в соответствии с минимумом, максимумом и шагом между изолиниями.

Удалить – удаляет выбранные значения в списке изолиний.

Удалить все – удаляет все значения из списка изолиний.

Группа Построенные изолинии.

В группе Построенные изолинии задаются выходные параметры для результирующих векторных слоев.

Изолинии (линии) – в стандартном диалоге сохранения файла задается имя выходного линейного слоя.

Изолинии (площади) – в стандартном диалоге сохранения файла задается имя выходного площадного слоя.

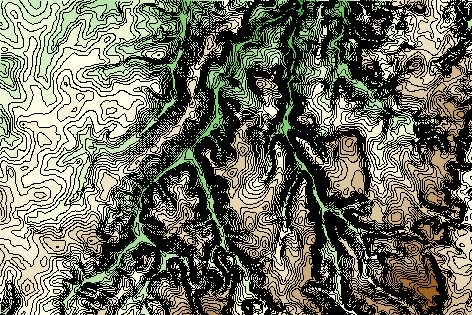

Сетка ТОС 2D рельефа земной поверхности

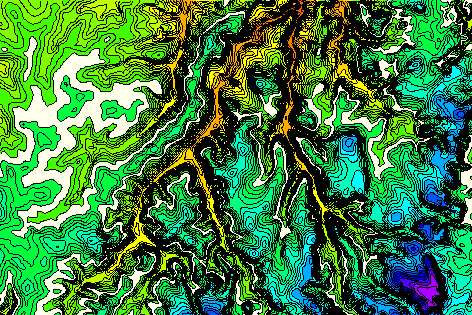

Линейный слой изолиний с шагом 10м, построенный по сетке рельефа земной поверхности.

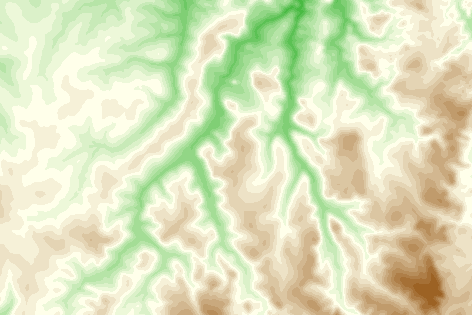

Площадной слой изолиний с шагом 10м, построенный по сетке рельефа земной поверхности.
